工作臺采用整體45號鑄鋼鑄造而成,具有良好的剛性強度,大噸位及大臺面采用二保焊接完成,焊接后并經回火處理來確保機身強度,使機身在使用過程中變形量更小。
主柱采用45號圓鋼,并作鍍鉻處理,確保不會生銹,滑套(導套)采用耐磨鑄 鐵,內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力,摩擦副的潤滑采用手搖式注油泵裝置,該泵具有集中潤滑供油流暢的特點。
液壓油缸為活塞式結構,油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈,缸體選用45#衍磨管,內孔光潔度好,大型缸體采用45#鍛鋼件,柱塞為45#圓鋼,并進行表面鍍鉻處理,即防銹又耐磨。
液壓管路采用冷拔無縫鋼管,經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝,管路布置清晰、整齊、高壓管彎曲半徑規范,高低壓管有明顯的顏色區分,便于維修,通徑大于25通徑均采用法蘭連接,以減少整機漏油的發生。

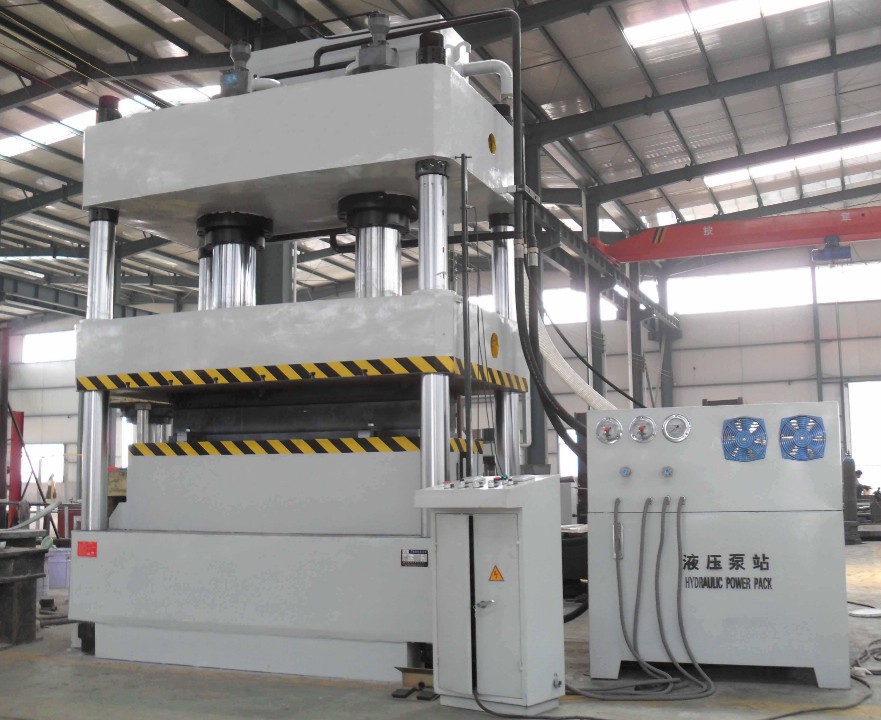

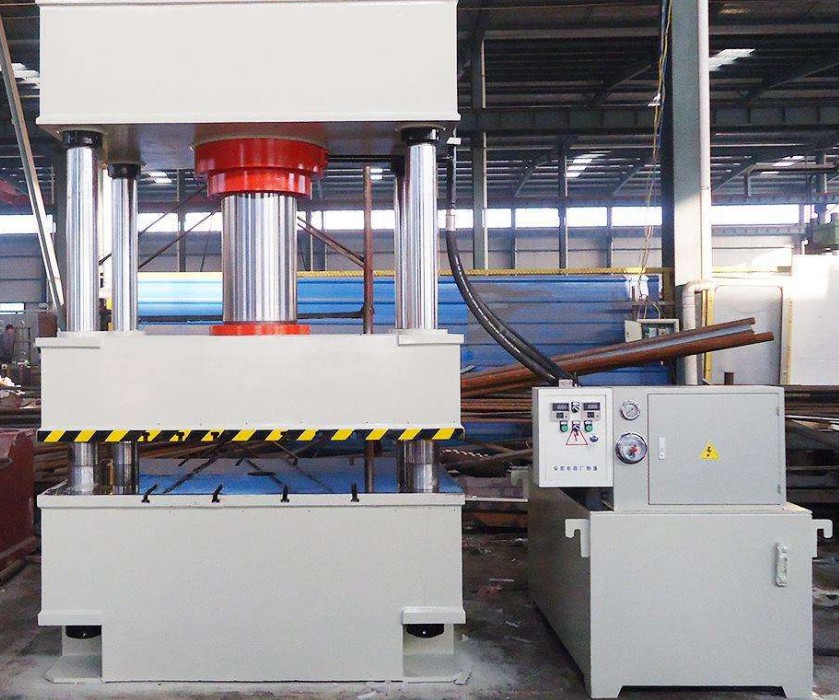

我們的多功能四柱液壓機液壓系統采用了目前國內較為先進的電磁插裝閥,其優點是:動作靈敏度高、穩定性強,升壓速度快、泄露點少、噪音低等優點。
高精度調校平臺精度高更好用
機身通過熱處理后會通過精加工來確保液壓機的加工精度。液壓機的上橫梁配有4個調節螺母,專用于調整液壓機工作臺與滑動梁之間的平行間隙,調節精度最大能達到2絲(0.02mm)之內。
1、液壓系統采用二通插裝閥,具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。
2、主缸下腔有二級支承系統,確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥,調整主缸上腔壓力。
3、主油泵為軸向柱塞泵,性能穩定。
4、油箱為鋼板焊接結構,設有油標便于觀測油位,空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。
5、主要液壓管路采用法蘭連接,并設有布局合理的抗震管夾,以防止高壓管道的震動和泄漏,管道安裝前進行酸洗和鈍化處理,以保證油液的清潔度。
6、壓力表:本機使用抗震壓力表,不易損壞,電接點壓力表時刻顯示主缸上腔壓力,達到設定壓力停止工作,有效起到保護作用。
7、壓力安全:插裝閥自身帶有壓力調整系統,壓力超過設定值溢流回油,使系統始終保持在設定壓力內,到達超壓保護作用。
8、設有獨立的電氣控制系統,繼電器或PLC控制系統(PLC另加價),采用按鈕集中控制。
易損管路密封件三套
產品名稱:WY32-315T
產品壓力:25MPa
產品用途:玻璃鋼電表盒成型液壓機床
額定排量:2000
產品重量:12t
